1. 概述
1.1 產品特點
本產品是以高壓容器充填壓縮氧氣作為氧氣源的再生隔絕式自救器，人體呼吸系統內部與外界隔絕，可以防止外界各種有毒有害氣體進入人體，能滿足遇險人員快速逃生時使用。三種供氧方式，使性能更加可靠、穩定，具有重量輕、體積小、攜帶方便等特點。
1.2 主要用途及適用范圍
本產品主要在礦井或其它環境空氣發生有毒氣體污染及缺氧窒息性災害時，現場人員及時佩戴，保護人員正常呼吸并逃離災區。
本產品主要適用于以下環境：
供煤礦井下作業人員在發生火災、瓦斯爆炸或瓦斯突出等自然災害時，以及救護隊員在呼吸器發生故障時，安全撤出災區使用。
供化工部門在對設備進行簡單維護以及有毒有害氣體逸出時使用。
供石油開采作業時，天然氣及其它毒性氣體大量突出時使用。
供高層建筑裝備，在其發生火災時人員佩戴逃生和待救時使用。
供其它部門在有毒有害氣體或缺氧環境中使用。
1.3 本產品執行MT711-1997標準
2. 結構特征與工作原理
2.1 產品型號： Z Y 45
額定防護時間 45分鐘

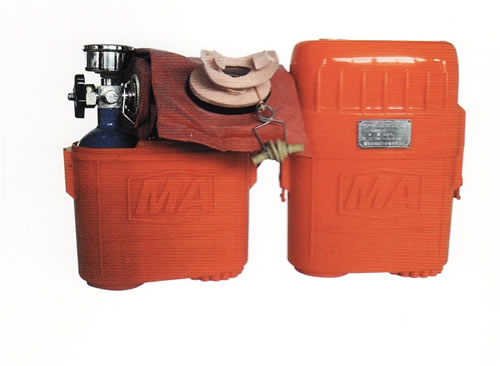

2.2 產品結構（如圖所示）
自救器主要由高壓系統、呼吸系統及CO2過濾系統組成：
高壓系統：氧氣瓶、氧氣瓶開關、減壓器和壓力表等。
呼吸系統：口具、鼻夾、呼吸軟管、氣囊、排氣閥和呼吸閥等組成。
過濾系統：清凈罐及內裝入定量的符合標準的CO2吸收劑組成。
平時所有系統裝置都裝在上蓋與下殼中，通過上蓋上的觀察窗可清楚看到氧氣瓶的壓力值，下殼上有皮帶環和背帶，使用者可攜帶在礦工皮帶上或跨在肩上。
2.3 工作原理
定量供氧：逆時針轉動開關手輪6，高壓氧氣從氧氣瓶4流到減壓器5內，減壓后自動輸出1.2L/min的氧氣進入氣囊13。
手動供氧：用手指按補氣壓板18，氧氣以60L/min進入氣囊13，手指離開補氣壓板18，供氧停止。
自動供氧：當呼吸系統為負壓時，補氣壓板18向內收縮，壓迫補氣
桿打開供氧機構，氧氣以60L/min進入氣囊，當氣囊鼓起時，補氣壓板18離開補氣桿，補氣停止。
吸氣時氧氣從氣囊13、呼吸閥15、口具16進入人體。呼氣時氣體經過呼吸閥15，呼氣管14進入清凈罐20，人體呼出的CO2被清凈罐20內裝的吸收劑吸收，余下的氧氣進入氣囊。如此往復完成人的呼吸循環。人體呼吸與外界大氣完全隔絕。
如果呼吸系統內的氣壓超過一定值，氣體將從排氣閥12排出。
|
|
 |
