概述

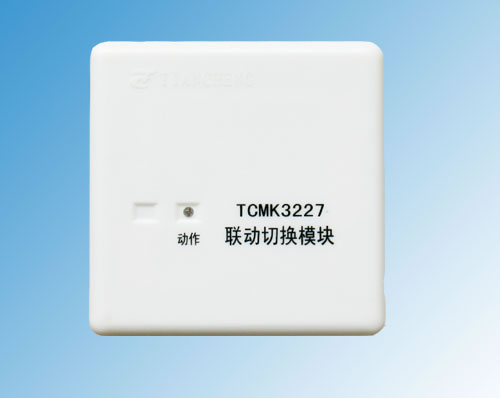

TCMK3227聯動切換模塊（以下簡稱模塊），主要用于重要設備的啟動、停動控制。與具有斷路、短路檢測功能的多線制控制盤配合使用，如TC3013型多線制控制盤等。
6.2 特點
(1)提供一組常開、常閉觸點，使多線制控制盤與外部控制設備電氣隔離。
(2)用兩線實現啟動控制及回答、短路、斷路檢測，便于現場布線。
(3)電路部分和接線底殼采用插接方式，接觸可靠、便于施工。
6.3 技術特性
(1)工作電壓：啟動電壓：DC24V；允許范圍：DC20V～DC28V
(2)工作電流：監視電流≤4.5mA，動作電流≤45mA
(3)輸出容量：5A/AC220V或5A/DC24V
(4)線制：與多線制控制盤采用二線制連接；與現場設備采用四線連接，其中兩線用于控制設備，兩
線用于接收回答信號。
(5)使用環境：溫度： -10℃～+50℃；相對濕度≤95%，不凝露
(6)外形尺寸：86mm×86mm×38mm
(7)殼體材料和顏色：ABS，象牙白
(8)重量：約110g（帶底殼）
(9)安裝孔距：60mm
|
|
 |
