概述

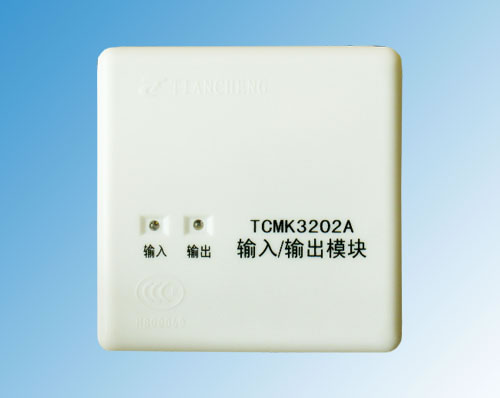

TCMK3202A輸入/輸出模塊(以下簡稱模塊)，主要用于連接需要火災報警控制器控制的消防聯動設備，如排煙閥、送風閥、防火閥等，并可接收設備的動作回答信號。
3.2 特點
(1)輸出可設置為有源輸出或無源輸出方式。
(2)輸入、輸出具有檢線功能。
(3)輸入端可現場設為常開檢線、常閉檢線或自回答方式，與無源觸點連接。
(4)地址碼為電子編碼，可由電子編碼器事先寫入，工程調試簡便可靠。
(5)電路部分和接線底殼采用插接方式，接觸可靠、便于施工。
3.3 技術特性
(1)工作電壓：信號總線電壓：總線24V，允許范圍：16V～28V
電源總線電壓：DC24V，允許范圍：DC20V～DC28V
(2)工作電流：總線監視電流≤0.4mA；總線啟動電流≤2mA；
電源監視電流≤4mA；電源啟動電流≤20mA
(3)輸入檢線：常開檢線時線路發生斷路（短路為動作信號）、常閉檢線輸入時輸入線路發生短路（斷路為動作信號），模塊將向控制器發送故障信號
(4)輸出檢線：輸出線路發生短路、斷路，模塊將向控制器發送故障信號
(5)輸出容量：無源輸出： 容量為DC24V/2A，正常時觸點阻值為100kΩ，啟動時閉合，適用于12V～48V直流或交流，有源輸出：容量為DC24V/2A
(6)指示燈：紅色（輸入指示燈：巡檢時閃亮，動作時常亮；輸出指示燈：?jiǎn)?dòng)時常亮）
(7)編碼方式：電子編碼方式，占用一個總線編碼點，編碼范圍可在1～200之間任意設定
(8)線制：與火災報警控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接
(9)使用環境：溫度： -10℃～+55℃ 相對濕度≤95%，不凝露
(10)外形尺寸：86mm×86mm×38mm(帶底殼)
(11)殼體材料和顏色：ABS，瓷白
(12)重量：約147g(帶底殼)
(13)安裝孔距：60mm
(14)執行標準：GB 16806-2006
3.4 工作原理
模塊內嵌微處理器，微處理器實現與火災報警控制器通訊、電源總線掉電檢測、輸出控制、輸入信號邏輯狀態判斷、輸入輸出線故障檢測、狀態指示燈控制。模塊接收到火災報警控制器的啟動命令后，吸合輸出繼電器，并點亮指示燈。模塊接收到設備傳來的回答信號后，將該信息傳到火災報警控制器。
|
|
 |
